Cordial Road

robuste Kabelserie für Live, Bühne und hohe Belastungen

Autor und Fotos: Peter Kaminski und Christian Boche (1)

Tests und Vorstellungen von Kabeln für den Einsatz im professionellen Bereich sieht man in der Medienlandschaft eher selten. Das ist für die Autoren auch sicherlich immer eine Herausforderung: keine Screenshots, keine Regler und Tasten und Bedienvorgänge. Was soll man also über Kabel schreiben? Auf der Anwenderseite sieht es so aus, dass Kabel in der Regel nach benötigter Länge, Steckern und dem Preis ausgesucht werden, dabei sind die konstruktiven und qualitativen Unterschiede bei Kabeln durchaus groß. Daher werden wir in nächster Zeit einige Kabelserien vorstellen, um deren spezielle Qualitäten und Einsatzgebiete aufzuzeigen.

In diesem Test stellen wir die Road-Kabelserie des deutschen Herstellers Cordial vor. Die Road-Serie ist ein Teil der Peak-Produktlinie. Der Name "Road" ist hier nicht zufällig gewählt. Die Kabel sind besonders robust und für den rauen Einsatz, zum Beispiel auf den Bühnen dieser Welt, konstruiert.

Instrumentenkabel

Schauen wir uns zuerst einmal die Instrumentenkabel der Road-Serie im Detail an, die es die als konfektionierte Varianten mit verschiedenen Stecker-Kombinationen angeboten werden.

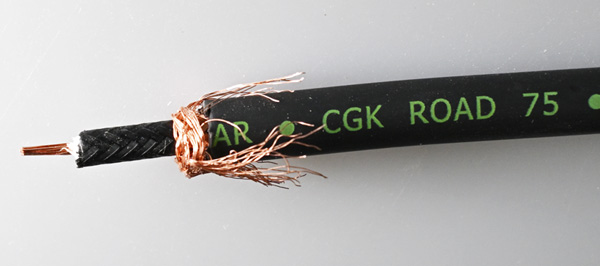

Für die unsymmetrischen Instrumentenkabel wird der Kabel-Typ CGK ROAD 75 verwendet. Im Foto oben sieht man, wie dicht das Schirmungsgeflecht ist. Das ist in unserer Welt mit drahtlosen über Funk angebundenen Geräten wichtig, um Einstrahlungen zu vermeiden. Unter dem Kupfergeflecht befindet sich eine elektrisch leitende Kunststoffhülle, die das Schirmmaß weiter erhöht und zur Robustheit des Kabel beiträgt.

Interessant ist der innere Aufbau. Der Innenleiter besteht aus 42 Einzellitzen aus blankem Kupfer mit je 0,15 mm Durchmesser was 0,75 mm² Querschnittfläche ergibt und somit einem Leiterwiderstand kleiner als 25,5 Ohm pro ein Kilometer Kabellänge. Die Isolationsschicht zwischen dem Innenleiter und der Schirmung besteht aus TPE (Thermoplastische Elastomere), ein moderner Kunststoff mit hohen elastischen Eigenschaften und einer guten Recyclingfähigkeit. Das Kabel hat einen Durchmesser von 7,0 mm und der Außenmantel besteht aus PVC (Polyvinylchlorid - ein thermoplastisches Polymer) und weißt eine besonders hohe Kerbfestigkeit auf und schützt somit den Innenaufbau bei punktuellen Belastungen, die im Bühnen-, bzw. Live-Betrieb ja doch häufig vorkommen.

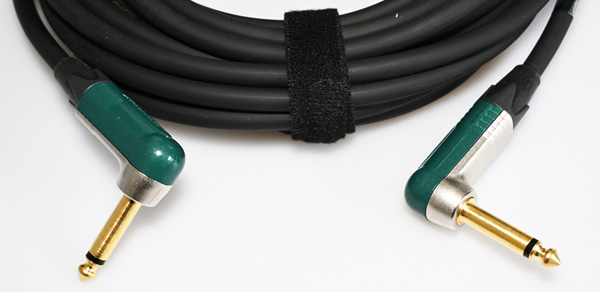

Als 6,3-mm-Klinkenstecker kommen Neutrik NP2 mit vergoldeten Kontaktflächen zum Einsatz und zwar gerade oder abgewinkelt.

Die Bezeichnungen bei Cordial bei den konfektionierten Kabeln der Road-Serie, bzw. Peak-Produktlinie lauten:

• "CRI PP" für gerade auf beiden Seiten,
• "CRI PR" für gewinkelt und gerade und
• "CRI RR" für gewinkelt auf beiden Seiten.

Die Kabel sind in 3, 6 oder 9 Meter Länge verfügbar. Die Produktbezeichnung für gerade Stecker auf beiden Seiten und 3 Meter Länge lautet dann zum Beispiel: "CRI 3 PP"

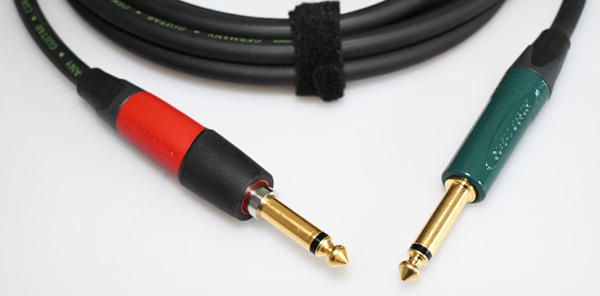

Für E-Gitarristen noch besonders interessant ist die Variante mit dem Neutrik NP2-SILENT-Klinkenstecker, die ein geräuschfreies Einstecken des Kabels auf der Gitarrenseite ermöglicht (s. oben Stecker mit roter Hülle). Auf der Instrumentenseite wird dieses Kabel mit geradem (CRI PP-SILENT) oder gewinkeltem Stecker (CRI RP-SILENT) angeboten.

Mikrofonkabel

Konfektioniert werden acht Längen von einem bis zu 20 Meter angeboten. Als Steckverbindungen kommen wieder Neutrik-Produkte und zwar die der Serie XX-HE-Serie mit Black KTL Gehäusebeschichtung, zum Einsatz.

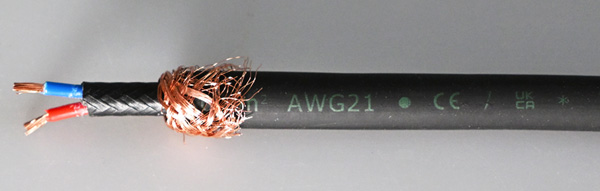

Die Meterware des Kabels wird als CMK ROAD 250 bezeichnet. Es komt eine Doppellitze mit jeweils 28 Einzellitzen aus blankem Kupfer mit 0,15 mm Durchmesser und einem Leiterquerschnitt vom 0,5 mm² zum Einsatz. Der Leiterwiderstand beträgt 38 Ohm pro Kilometer.

Der Außenmantel besteht auch hier aus PVC um die nötige Robustheit zu erreichen und der Außendurchmesser beträgt 6,8 mm. Transparente Kabeltüllen aus PU (Polyurethan) an den Steckverbinder-Kabelausgängen dienen zur Reduzierung von mechanischen Belastungen, in diesem Bereich des Kabels. Anzumerken ist noch, dass es mit dem Kabel CRM MV auch ein Kabel mit Stereo-Klinkenstecker und XLR-Male-Stecker für den symmetrischen Anschluß über Klinkenbuchsen in 2,5 und 5 Meter Länge gibt.

Lautsprecherkabel

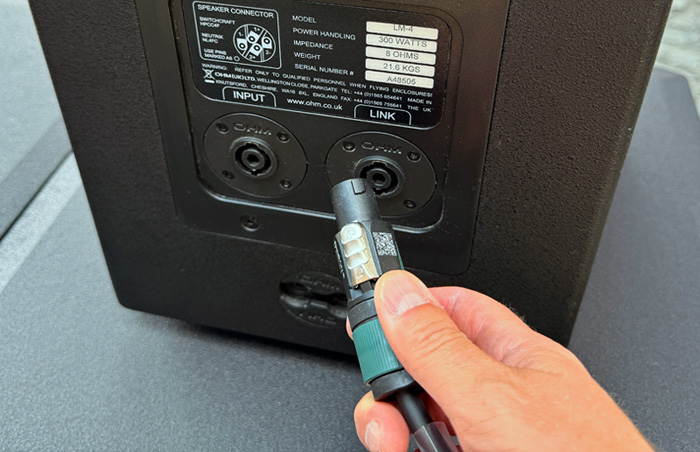

Die Lautsprecherkabel werden als Meterware oder konfektioniert mit Neutrik speakON mit Quick-Lock-Drehverriegelung (4-polige Stecker, zwei Pole belegt) mit dem Produktnamen "CRL LL" angeboten und zwar in Längen von 2,5, 5, 10, 15 und 20 Metern.

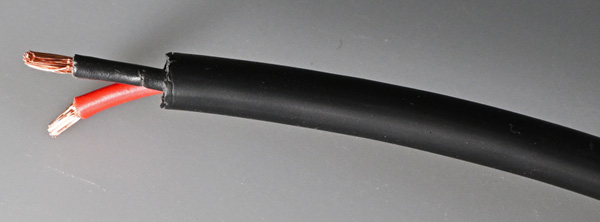

Das Kabel CLS ROAD 225 hat einen Außendurchmesser von 8,0 mm Durchmesser und einem Gewicht von 115 Gramm pro Meter. Der Außenmantel ist wieder aus dem robusten PVC. Die Innenleiter aus sauerstoffarmen Kupfer haben jeweils einen Querschnitt von 2,5 mm² und einen Leiterwiderstand von acht Ohm pro Kilometer und der Hersteller gibt eine Prüfspannung von 2.000 Volt eff. an.

Praxis

Hier noch ein paar praktische Aspekte. Der elektrische Widerstand eines Kabels wird ja im Wesentlichen vom spezifischen Widerstand des Leitermaterials und dessen Durchmesser, die Temperatur sowie batürllich dessen Länge bestimmt. Unterschiede gibt es aber bei der Kabelkapazität bedingt durch den Aufbau, Durchmesser und Leiterabstand sowie des Werkstoffs der Isolierung. Die Kabelkapazität hat unter Umständen einen maßgeblichen Einfluss auf die Dämpfung der hohen Frequenzkomponenten, zum Beispiel beim Anschluss einer Gitarre mit einem hochohmigen Tonabnehmer. Daher sollte die Kabelkapazität möglichst klein sein.

Beim Instrumentenkabel CGK 75 gibt Cordial eine Kapazität von 88 pF pro Meter +/- 8 % an. Bei den Meterwaren-Testkabeln konnten wir eine Kapazität von 85,6 pF pro Meter ermitteln - also unter dem angegebenen Mittelwert des Herstellers. Damit liegt man im Bereich von sehr hochwertigen Kabeln. Bei den Mikrofonkabeln CMK RAOD 250 haben wir auch einmal nachgemessen. Der Hersteller gibt eine Leiter/Leiter-Kapazität von 80 pF/m an. Bei unseren Testkabeln waren es lediglich 71,6 pF/m. Die Herstellerangabe bei Kapazität von Leiter zu Schirm liegt bei 139 pF/m. Hier konnten wir 122 pF/m messen, also sogar deutlich darunter.

Wir hatten die Kabelserie zum Test bei verschiedenen Autoren im Einsatz um Feedback zu bekommen. So bei Mikrofontests bei und auch im Live-Betrieb. Hier schrieb uns noch Christian Boche schrieb uns zu den Lautsprecherkabel noch folgendes: "Die Kabel ind hervorragend. Neutrik Speakon-Stecker der neusten Generation, die Kabel kommen mit einem großzügigem Kabelklett und verfügen an beiden Enden übr einen transparantem Schrumpfschlauch, so dass man sein Firmenlogo o.ä. ohne großen Aufwand  fest mit dem Kabel verschweißen kann. Das Kabel selbst fühl sich sehr hochwertig an, hat einen professionellen Aderndurchschnitt und ist zudem sehr elastisch und lässt sich daher auch gut um Ecken verlegen."

Fazit

Wir hoffen Euch einmal für das Thema robuste Kabel für den Live- und Bühneneinsatz sensibilisiert zu haben. Ich kann es nur nochmal wiederholen. Kabel ist nicht gleich Kabel und man sollte sich beim Einsatz auch immer die Eigenschaften der Kabel, bzw. Kabelserien genauer anschauen. Die Cordial-Road-Serie bietet genau diese Robustheit, die man für den Live-Einsatz benötigt. Da kommt es eben auf die Verwendung der richtigen Werkstoffe, auf einen robusten Kabelaufbau und hochwertige Steckverbinder an und alles das erfüllt diese Serie perfekt. Zudem sind auch die von uns gemessenen technischen Daten wie Leitungswiederstand und Kabelkapazität entsprechend so, wie man das von einem sehr hochwertigen Kabel erwarten sollte. Es sollte jedem klar sein, dass man von einem preiswerten Kabel auch deutliche qualitative Abstriche machen muss. Zudem finden wir die Kabel der Road-Serie von Cordial preislich für die gebotene Qualität in einem sehr interessanten Rahmen für professionelle Anwender, die diese Qualität zu schätzen wissen.
